Sapatas

Sapatas de
Metal Patente (Tilting-Pad)

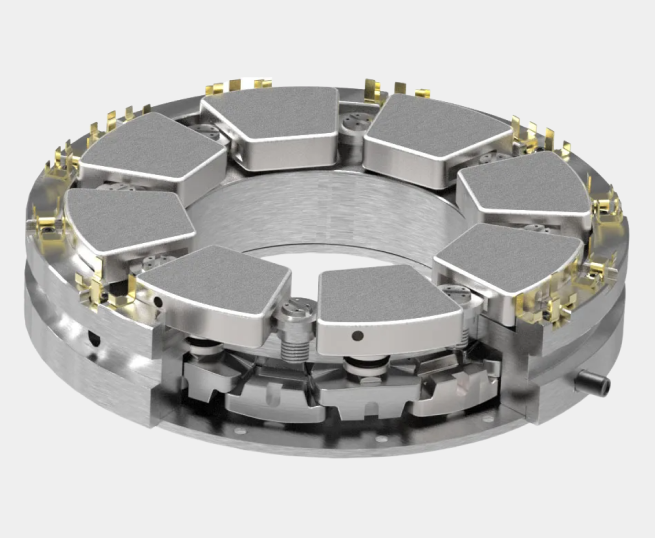

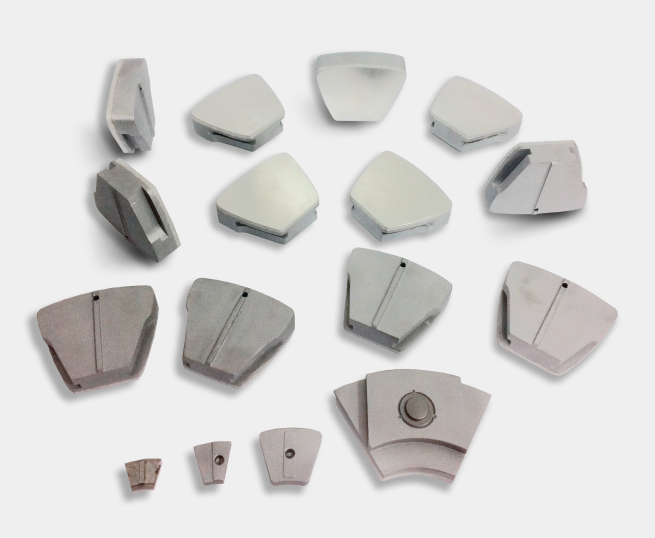

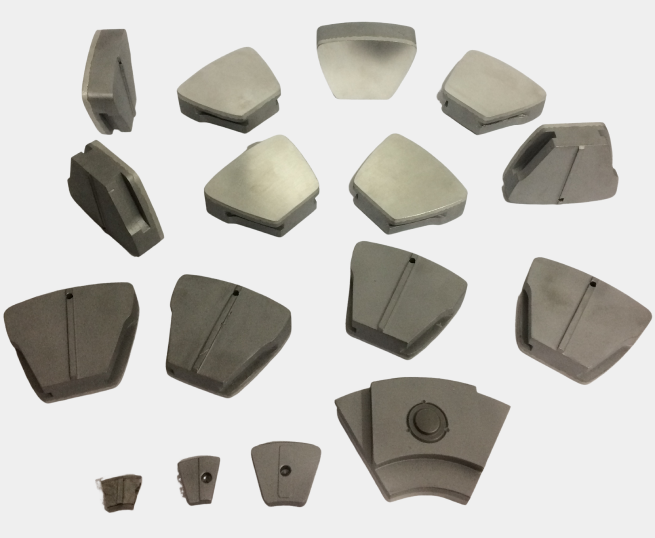

As sapatas são compostas por várias unidades que podem ser pivotadas ou não: o mancal pode ter 3 até 6 sapatas que sustentam e suportam o eixo independentemente uma da outra, de modo que não exista nenhuma reação de momento. Já as sapatas independentes (não estão acopladas a um mancal), trabalham horizontalmente (radial) ou verticalmente (axial) podem ser únicas ou um conjunto que funcionam estas sapatas absorvem muito mais cargas e resultam em muito menos transferência de vibração para o eixo.

Tem interesse?

Entre em contato conosco através do formulário abaixo ou utilize qualquer um dos contatos disponíveis em nosso site. Nosso time responderá o mais rápido possível.

SOLICITE UM ORÇAMENTO

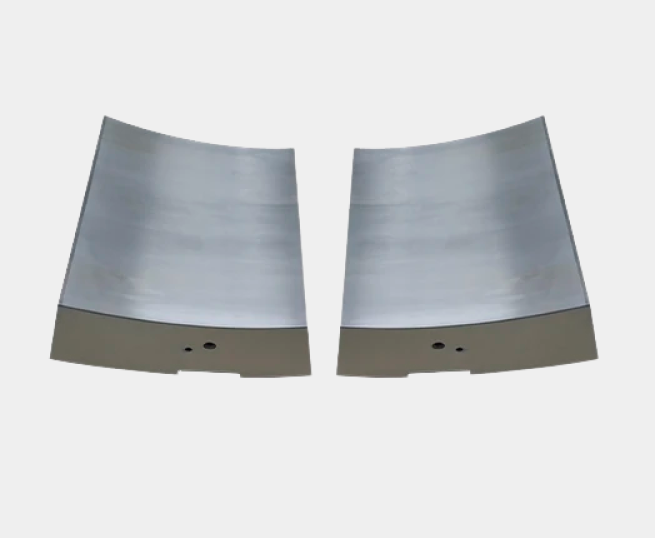

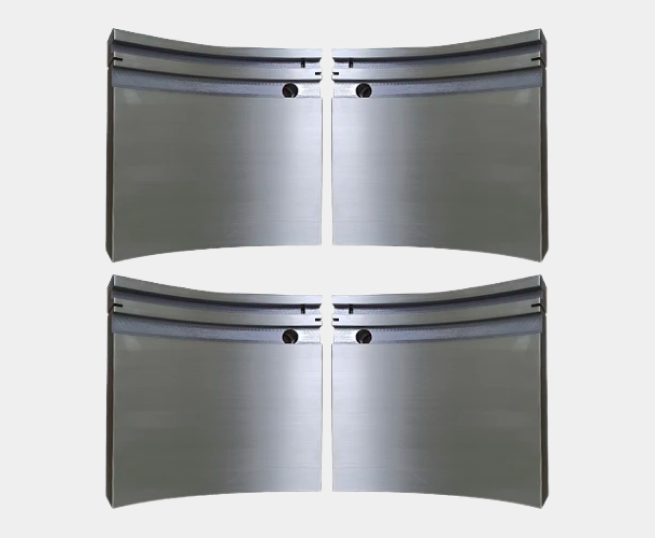

Outra característica dos mancais/sapatas tilting-pad é que o raio interno das sapatas, são ligeiramente maiores que o raio do eixo, isso cria uma folga onde vai atuar o filme de óleo.

A medida que essa folga de cunha de óleo é alterada, altera também os efeitos de rigidez e amortecimento do eixo.

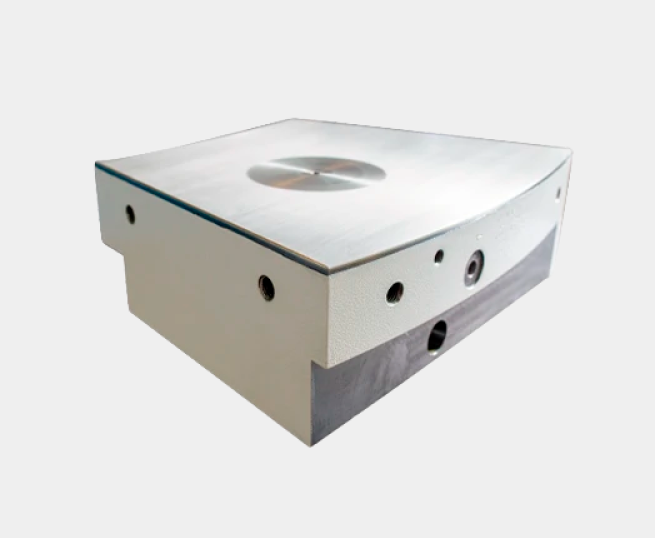

A sapata oscila nesse eixo pivotado de modo que seu centro de curvatura muda apenas o ângulo para criar um filme de óleo convergente e otimizado. O pivô é posicionado no centro da sapata ou ligeiramente deslocado.

Outra característica variável nos mancais/sapatas (tilting-pad) é a orientação de carga, que dependendo de como a sapata está posicionada e absorve as cargas do eixo.
